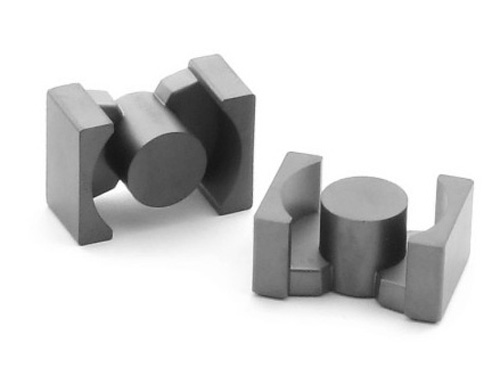

磁芯在生產過程中由于生產工藝或生產環境的原因造成如：劃痕、擦傷、缺口等表面缺陷。當前對于磁芯的質量檢測，通常是依賴人工通過眼鏡觀察表面缺陷。而人眼的空間分辨率有限，難以分辨細小的裂痕，人工檢測的效率低，無法實現產品質量的信息化管理。所以國辰就基于這種背景做了關于磁芯表面缺陷檢測方法。
【檢測的瑕疵】
1、尺寸檢測;
2、磁芯表面各種微小缺陷如崩缺、擦傷、污點、結晶、花面、劃痕等
3、凹凸和多料檢測等。
【技術指標】
磁芯檢測速度：100個左右/分鐘
篩選方式：氣吹分類
【系統檢測原理】
CCD 工業相機將待測目標轉換成圖像信號，通過專用的圖像數據處理系統，將像素分布和亮度、顏色等信息，轉變成數字化信號;圖像系統對這些信號進行相應的運算來抽取目標的特征，進而產生檢測結果并依此控制現場設備的動作。
【系統優勢】

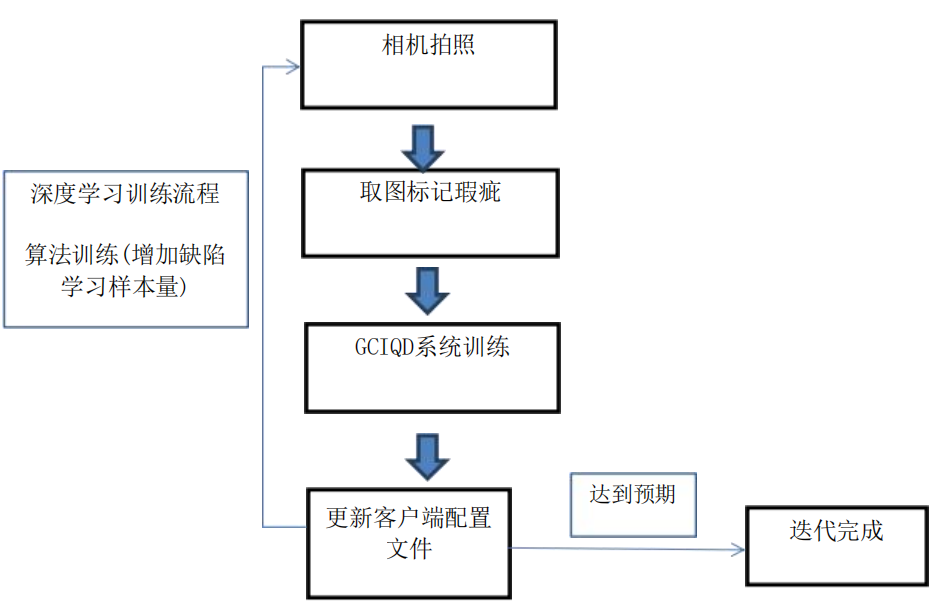

1、深度算法：可以根據不良品綜合多維度的邊界特征，進行訓練，做到很多傳統算法不能做到的檢測項目，不斷提高檢測精度;
2、缺陷標識：發現瑕疵時可進行聲光報警，同時產品幅面邊緣可以進行自動標記，提示及時修復，避免大量缺陷產品的產生;
3、信息打印：在檢測到瑕疵時系統會自動統計出當前瑕疵的圖像、面積、位置、大小等信息，同時可連接打印機選擇打印信息;
4、數據庫管理：可以對生產的每卷材料進行精確的質量統計，詳細的缺陷記錄和統計為生產工藝及設備狀態提供了方便，有效保證產品質量;
5、系統聯動：當系統檢測到疵點時進行聲光報警，也可在系統中加入其它連鎖I/O輸出;
6、統計分析：功能豐富的OA軟件，具備存貯、報警、統計分析、報表等功能;
